جزئیات محصول:
پرداخت:
|
| مواد: | قطعات فولادی و قالب گیری | رنگ: | سفید و زرد |
|---|---|---|---|
| شرایط: | طراحی جدید با عملکرد خمشی پایدار | قدرت: | قدرت بزرگ برای خم شدن |
| تضمین: | 1 سال | نام: | دستگاه خم کن لوله CNC90-6AMS |
| ولتاژ: | 380V/50HZ یا سفارشی | استفاده: | لوله ضد زنگ، لوله کربن، خمش لوله مسی یا آلومینیومی |
| برجسته: | دستگاه خم کردن لوله های خروجی با فشار بالا,دستگاه خم کردن لوله های خروجی روغن,دستگاه خم کردن لوله های خروجی با دیواره نازک,Oil exhaust pipe bending machine,Thin Wall exhaust pipe bending machine |
||

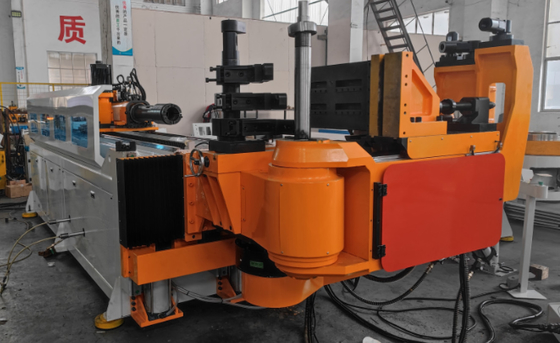

دستگاه خم کردن لوله های خروجی برای لوله های ضد زنگ CNC90-6AMSبهره وری تولید بالا سر و صدا کم
CNC90-6AMS لوله خم کننده
مشخصات ماشین:
1.این دستگاه دارای یک سوئیچ شروع استاندارد قابل حرکت است که دارای یک کنترل کننده مستقل جداگانه با دکمه توقف اضطراری (ایستگاه) با فن است.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3. پمپ روغن و دریچه سولینوئید استاندارد بین المللی مارک ژاپنی را اتخاذ می کنند.
4. عملکرد محافظت از بیش از حد موتور اصلی، جلوگیری از آسیب تنظیم نامناسب به موتور اصلی
شرایط استفاده از تجهیزات
1.380V+10٪، 50Hz±2٪
2.سیستم سه فاز پنج سیم 380V + 10٪، 50Hz ± 2٪ منبع تغذیه سیستم برق
3فشار کار هوا فشرده p = 0.7MPa
4. حداکثر مصرف هوا فشرده موتور اصلی 2m3 / h
5دمای کار تجهیزات 0-50 °C
6حداکثر رطوبت نسبی 80٪
7کل قدرت نصب شده تجهیزات 44 kw
8ابعاد کل تجهیزات (L * w * h) 8900 * 2100 * 18500 میلی متر
پارامترهای فنی اصلی تجهیزات CNC90REM-6A
| حداکثر شعاع خم قابل اجرا از لوله فولاد کربن 2D به عنوان یک مثال | Φ89×2.5t | |
| حداکثر شعاع خم قابل استفاده از لوله فولاد کربن 2d به عنوان مثال | Φ63×2t | |
| حداکثر شعاع خم قابل اجرا از لوله فولاد ضد زنگ 2D به عنوان یک مثال | Φ76×2t | |
| حداکثر طول لوله (a) | ۵۸۰۰ میلی متر | |
| *حداقل ضربه تغذیه (ب) | ۴۰۰۰ میلی متر | |
| حالت تغذیه | مستقیم یا کنده | |
| *حداکثر قطر خم | ۶۵۰ میلی متر | |
| زاویه خم شدن حداکثر | 190 درجه | |
| حداکثر تفاوت R | 100 | |
| ارتفاع کل ابزار | ۳۶۰ میلی متر | |
سرعت کار |
سرعت خم شدن |
حداکثر 80 درجه در ثانیه |
سرعت چرخش |
حداکثر 120 درجه در ثانیه |
|
سرعت تغذیه |
حداکثر 700 میلی متر در ثانیه |
|
دقت |
زاویه خم شدن |
±0.05° |
زاویه چرخش |
±0.05° | |
طول تغذیه |
±0.05mm | |
حالت ورودی داده |
ارزش مختصات (XYZ) یا ارزش کاری (y.b.c) |
|
| سرو موتور محور B ((گردش) | میتسوبیشی | |
| سرو موتور محور C ((کج شدن) | میتسوبیشی | |
| سرو موتور محور Y ((غذایی) | ||
| سرو موتور محور X ((تحرک افقی) | میتسوبیشی | |
| سرو موتور محور Z ((تحرک عمودی) | میتسوبیشی | |
وزن ناخالص ماشین (کیلوگرم) |
۸۵۰۰ کیلوگرم | |
اندازه ماشین L.W.H (ملی متر) |
8900×1900×1500 | |
کاربردها:
خودرو، موتورسیکلت، هواپیما، دوچرخه، دوچرخه کودکان، تجهیزات تناسب اندام، مبلمان، تجهیزات بیرونی، تهویه مطبوع، ماشین آلات مواد غذایی، لوله های هسته ای مانند راکتور، تبخیرگر و مبادله گرما
لوله روغن با فشار بالا برای جرثقیل، ماشین آلات مهندسی و غیره
1چگونه دستگاه خم کردن لوله را انتخاب کنیم؟
شما باید به ما این اطلاعات را بدهید:
- حداکثر قطر لوله
- ضخامت دیواره لوله
- شعاع خم مرکزی (CLR)
- مواد لوله
- نقشه ها در صورت امکان، 2D و 3D
2آیا شما آموزش می دهید تا اطمینان حاصل کنید که کاربر ما می تواند ماشین را به خوبی کار کند؟
1) ما ویدئوی دقیق و کتاب دستورالعمل برای این ماشین را ارائه می دهیم؛
2) ما همچنین آموزش در کارخانه خود را به تمام مشتریان ارائه می دهیم، و ما همه چیز را برای شما در طول این روزها در شهر ما ترتیب می دهیم، تا اطمینان حاصل شود که هر مشتری متخصص در استفاده از ماشین ما خواهد بود!
3چقدر زمان گارانتی می تونید ارائه کنید؟
گارانتي ماشين ما يک سال است و ما از تمام اجزاي مستقر با طول عمر کار استفاده مي کنيم!
و ما همچنین می توانیم تکنسین خود را برای انجام خدمات پس از فروش در کارخانه مشتری بفرستیم!
4چه راه حلی میتونی پیشنهاد بدی تا مطمئن بشی ماشین خم کردن لوله تو میتونه کار ما رو انجام بده؟
1) ما به شما کمک می کند تا مدل ماشین ما را با توجه به اطلاعات لوله ارائه شده تایید کنید.
2) قبل از شروع سفارش برای این دستگاه ارزش بزرگ، شما می توانید طراحی قطعه کار خود را به ما ارائه دهید.
ما می توانیم ابزار را برای ساخت محصولات شما در کارگاه خود طراحی کنیم، پس از اینکه مطمئن شوید که قطعه کار خوب است، پس از آن ما می توانیم سفارش را در نهایت تایید کنیم.
3) شما می توانید از ما بازدید کنید تا قبل از شروع سفارش، نحوه خم کردن محصول خود را بررسی کنید. در طول این دوره، شما همچنین می توانید نحوه استفاده از این ماشین را به خوبی یاد بگیرید!
