جزئیات محصول:
پرداخت:
|
| حداکثر ظرفیت خمشی: | 38.1x1.8mm | لوله گرد / لوله فولادی ضد زنگ: | 38.1x1.2mm |
|---|---|---|---|
| لوله مربع / فلز: | 30x1.5mm | شعاع خمشی: | 25 ~ 150 میلی متر |
| محدوده شعاع خمش / لوله مربع: | 25 تا 130 میلی متر | محدوده زاویه خمش: | 190 درجه |
| برجسته: | دستگاه خم کن لوله CNC شبیه سازی سه بعدی,دستگاه خم کن لوله CNC 190 درجه,دستگاه خم کن لوله CNC 1200 میلی متر در ثانیه |
||
تقویت کننده امتداد خم خم لوله CNC38RET+RBE-4A مناسب برای لوله های فولادی ضد زنگ

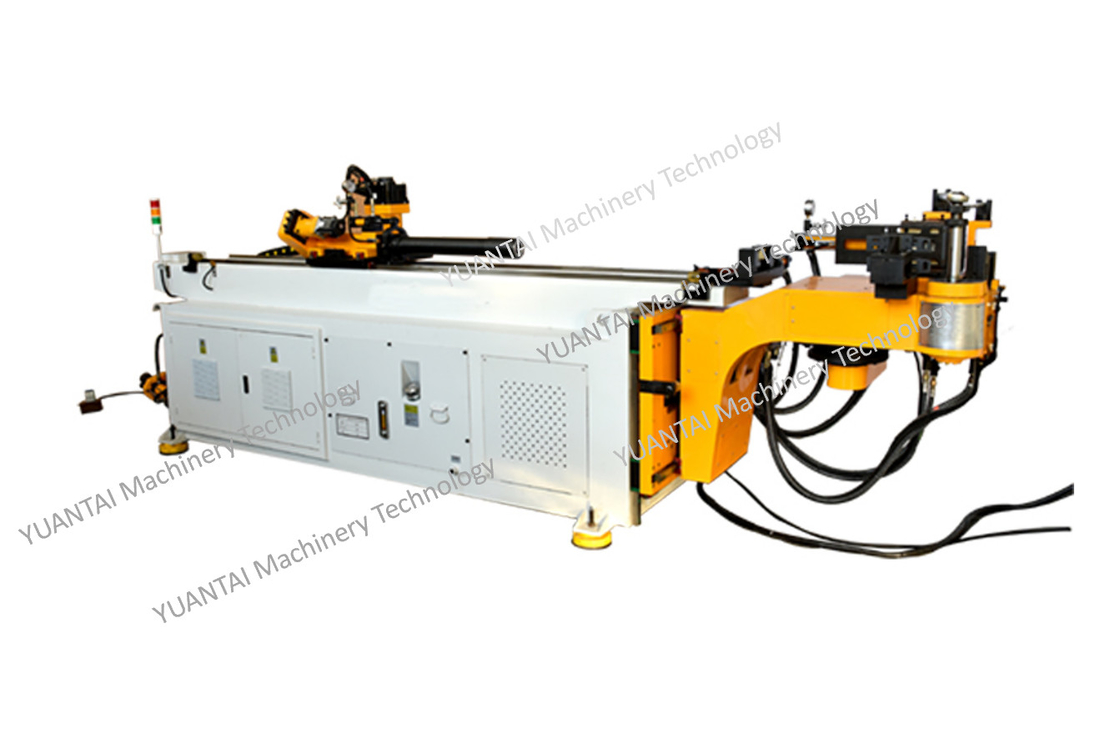

لوله خم کن CNC38RET+RBE-4A
این یک دستگاه خم کن لوله CNC تمام اتوماتیک است که یک بار تشکیل می شود، با موتورهای سروو متعدد و با دقت بیشتری خم می شود.
مزایای استفاده از تجهیزات
1، ایستگاه کاری دستگاه خمش اتوماتیک لوله، تشکیل لوله در یک زمان.
2، کاهش نیروی کار، صرفه جویی در هزینه کار.
3، دو دستگاه تغذیه خودکار هر کدام به طور خودکار خم کن لوله را تغذیه می کنند و یک ربات همزمان دو خم کن لوله را بارگیری و پالت می کند.
4، کل فرآیند توسط PLC کنترل می شود، با صفحه نمایش لمسی رابط انسان و ماشین، کارایی به طور کامل بهبود می یابد.
5، شناسایی خودکار جوش های لوله برای جلوگیری از درز جوش.
6، از ربات صنعتی برای بارگیری و تخلیه انباشته استفاده کنید.
پارامترهای فنی اصلی تجهیزات
| ویژگی های ماشین | پارامتر فنی اصلی | ||
| (1) خم شدن سروو الکتریکی | حداکثر ظرفیت | لوله گرد/لوله آهنی (S=40kgf/mm) | 38.1x1.8t |
| (2) سروو موتور و کاهنده وارداتی | لوله گرد/لوله فلزی غیر آهنی (S=25kgf/mm) | 38.1x1.2 تن | |
| (3) سیستم نرم افزار تحقیق و توسعه مستقل | لوله گرد / لوله فولادی ضد زنگ (S=60kgf/mm) | 38.1x1.2 تن | |
| (4) قالب 1-5 لایه اختیاری است | لوله مربع/لوله فلزی (S=40kgf/mm) | 30x1.5 تن | |
| (5) نوع موتور کامل 11 محور اختیاری است | شعاع خمشی | 25 ~ 150 میلی متر | |
| نوع خمش فشاری، شعاع خمشی7D | محور خمشی سروو | دقت، درستی | 0.05 ± |
| حداکثر سرعت | 166 درجه در ثانیه | ||
| محور تغذیه مواد سرو | دقت، درستی | 0.05 میلی متر | |
| حداکثر سرعت | 1200 میلی متر در ثانیه | ||
| محور چرخش لوله سروو | دقت، درستی | 0.05 | |
| حداکثر سرعت | 220 درجه در ثانیه |
برنامه های کاربردی:
خودرو، موتور سیکلت، هواپیما، دوچرخه، دوچرخه کودکان، تجهیزات تناسب اندام، مبلمان، تجهیزات فضای باز، تهویه مطبوع، ماشین آلات مواد غذایی، لوله هسته ای مانند راکتور، اواپراتور و مبدل حرارتی.
مشخصات ماشین:
1. تابع شبیه سازی سه بعدی خودکار برای شکل دهی لوله در صورت نیاز انتخاب می شود.
2. یک عملکرد تشخیص خودکار خطا ارائه شده است، و خطاها و خطاها روی صفحه نمایش داده می شوند، به طوری که اپراتور می تواند به راحتی عیب یابی کند.
3. تابع شبیه سازی سه بعدی خودکار برای تشخیص موقعیت تداخل در صورت نیاز انتخاب می شود.
4. تمام داده های پردازش توسط صفحه نمایش لمسی وارد می شود.
5. بر اساس تغییر مواد، هر منحنی با مقدار جبران، سرعت و شکاف قالب‌گیری تنظیم می‌شود.
6. حالت تغذیه شامل حالت تغذیه گیره یا حالت تغذیه مستقیم است که در صورت لزوم انتخاب می شود.
7. مختصات XYZ می تواند به طور خودکار به مقادیر پردازش YBC تبدیل شود.
8. پس از کامپایل شدن داده ها، داده ها توسط یک کلید محافظت می شوند، به طوری که داده ها از هرگونه تغییر جلوگیری می کنند.
9. موقعیت تغذیه چرخ دستی تغذیه، موقعیت ایمنی، موقعیت تداخل حالت چرخ و موقعیت تداخل حالت هدایت شده تنظیم شده است، به طوری که یک مولد موج پالس چرخ دستی را می توان به خوبی تنظیم کرد، موقعیت را می توان به طور خودکار به خاطر آورد، و خطای ناشی از کتابچه راهنمای کاربر. اندازه گیری و تلفات ناشی از برخورد چرخ دستی تغذیه به دستگاه حذف می شود.
10. شفت تغذیه قبل از عمل تشخیص خودکار را انجام می دهد، به طوری که شفت تغذیه از ضربه زدن به دستگاه جلوگیری می کند.
