جزئیات محصول:
پرداخت:
|
| مواد: | فولاد ضد زنگ | رنگ: | آبی و زرد، |
|---|---|---|---|
| قدرت: | CNC | مواد / فلز پردازش شده: | فولاد ضد زنگ |
| اتوماسیون: | خودکار | ماشین تایپ: | دستگاه خم کن لوله و لوله |
| برجسته: | خم کن لوله cnc,لوله خم کن خودکار |
||

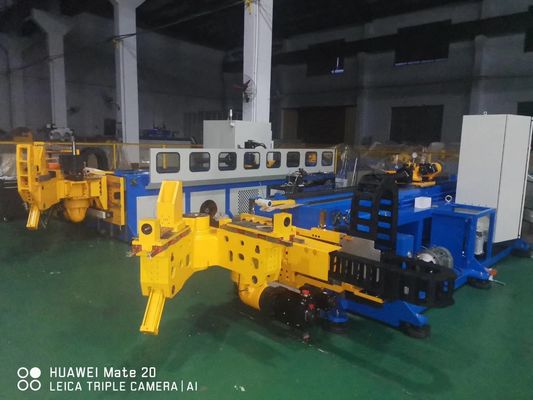

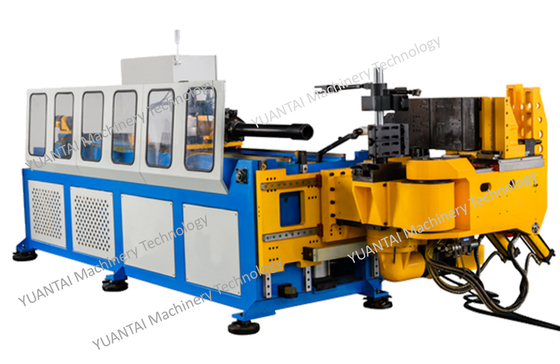

خم کن لوله اگزوز ضد زنگ اتوماتیک کنترل عددی سه بعدی با چند پشته و قالب راهنمای الکتریکی
شرایط خدمات تجهیزات
(2) فشار کاری هوای فشرده p = 0.7MPa
(3) حداکثر مصرف هوای فشرده موتور اصلی 2 متر مکعب در ساعت
(4) دمای عملیاتی تجهیزات 0-50 ℃
(5) حداکثر رطوبت نسبی 80٪
(6) توان کل نصب شده تجهیزات 44 کیلو وات
(7) ابعاد کلی تجهیزات (L * w * h) 8900 * 2100 * 18500 میلی متر
مشخصات فنی
سازگاری فرآیند
2.2
پارامترهای فنی اصلی تجهیزات CNC90REM-6A
حداکثر شعاع خمشی قابل اجرا لوله فولادی کربنی 1.5D به عنوان مثال | Φ89×2.0 تن | |
حداکثر شعاع خمشی قابل اجرا لوله فولادی کربنی 1.0d به عنوان مثال | Φ63×2 تن | |
حداکثر شعاع خمشی لوله فولادی ضد زنگ 1.5D به عنوان مثال | Φ76×2 تن | |
حداکثر طول سنبه (a) | 5800 میلی متر | |
*حداکثر ضربه تغذیه (ب) | 4000 میلی متر | |
حالت تغذیه | 直送或夹送 | |
*حداکثر قطر خمشی | 650 میلی متر | |
حداکثر زاویه خمش | 190 درجه | |
حداکثر اختلاف R | 100 | |
ارتفاع کل ابزار | 360 میلی متر | |
| | |
| | |
| | |
| | 0.05 ± درجه |
| 0.05 ± درجه | |
| ± 0.05 میلی متر | |
| | |
| 1 کیلو وات | |
| 15 کیلو وات | |
| 7 کیلو وات | |
| 1 کیلو وات | |
| 5 کیلو وات | |
| 85000 کیلوگرم | |
| 8900×1900×1500 | |
لیست تولید کنندگان قطعات اصلی الکترو هیدرولیک و پنوماتیک
خیر |
شرح |
مشخصات |
نام تجاری |
از جانب |
توجه داشته باشید |
| 1 | PLC | (Mitsubishi) + صفحه نمایش کامپیوتر انسان پایه کامپیوتر |
میتسوبیشی |
ژاپن | |
| 2 |
صفحه نمایش رنگی 15 اینچی |
Advantech |
تایوان چینی | ||
| 3 |
سروموتور |
میتسوبیشی |
ژاپن | ||
| 4 | درایور سروو |
میتسوبیشی |
ژاپن | ||
| 5 |
کاهنده |
نابتسکو RV |
ژاپن | ||
| 6 |
سوئیچ فوتوالکتریک |
OMRON |
ژاپن | ||
| 7 |
قطعه الکتریکی ولتاژ پایین |
اشنایدر |
فرانسه | ||
| 8 |
راهنمای خطی دقیق |
HIWIN |
تایوان چینی |
دقت کلاس C | |
| 9 |
پیچ توپ |
HIWIN |
تایوان چینی |
دقت کلاس C | |
| 10 |
کاهنده برای محور C |
نابتسکو Rv |
ژاپن | ||
| 11 |
برد ورودی خروجی I/O |
خود ساخته |
