جزئیات محصول:
پرداخت:
|
| مواد: | Q235 | اتوماسیون: | تمام اتوماتیک |
|---|---|---|---|
| کاربرد: | لوله | رنگ: | آبی و زرد یا طبق نیاز مشتری |
| برجسته: | خم کن لوله cnc,لوله خم کن خودکار |
||

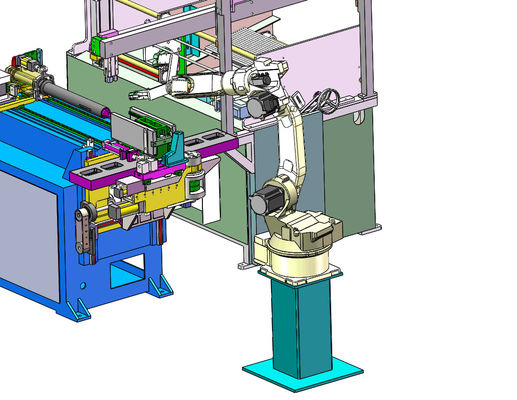

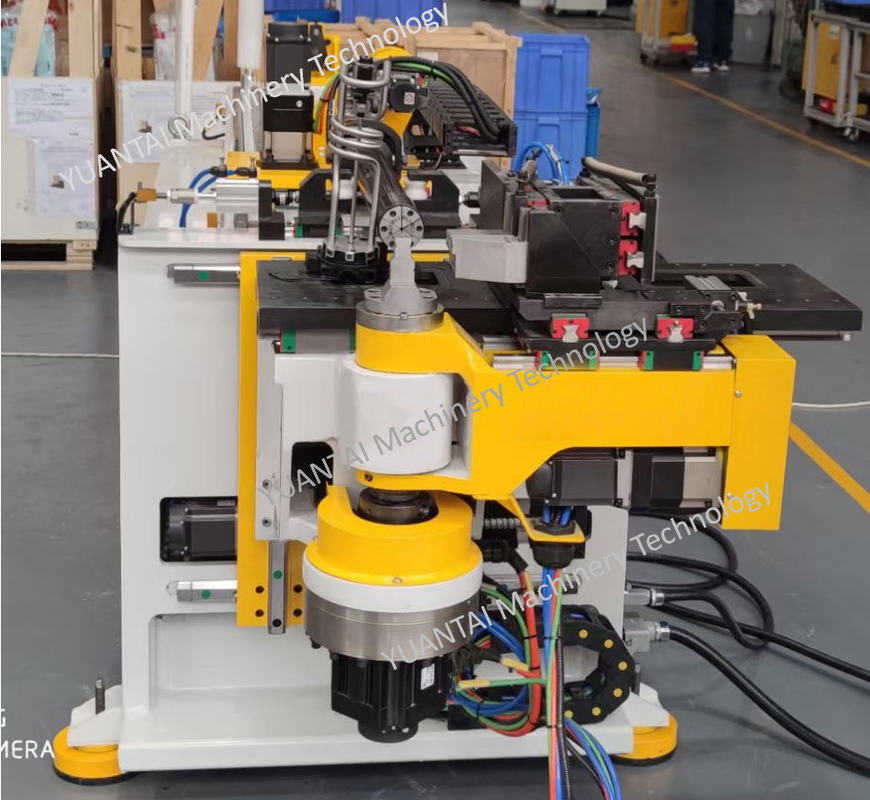

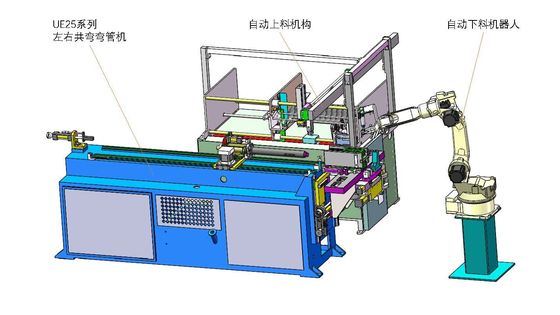

لوله پشتی سر فلزی 25UE لوله بارگیری و تخلیه خودکار خطوط خمش چپ و راست
تنظیمات اصلی
| مشخصات | تنظیمات اصلی | واحد | 25 | |
| KFFDR | ||||
| حداکثرلوله OD (S=40kgf/mm2) | حداکثرظرفیت خمشی(S=40kgf/mm2) | میلی متر | 25.1x2.0 | |
| حداکثرلوله OD/برای تغذیه مکرر | حداکثر خم شدن قطر بیرونی هنگام تغذیه | میلی متر | 25.1 | |
| لوله گرد / غیر آهنی (S=25kgf/mm2) | لوله گرد / فلز غیر آهنی(S=25kgf/mm2) | میلی متر | 25.1x3.0 | |
| لوله گرد / ضد زنگ (S=60kgf/mm2) | میله گرد / فولاد ضد زنگ(S=60kgf/mm2) | میلی متر | 25.1x1.2 | |
| لوله مربع / فولاد ملایم (S=40 کیلوگرم در میلی‌متر2) | لوله مربع / متای(S=40kgf/mm2) | میلی متر | 20x1.5 | |
| میله گرد / فولاد ملایم (S=40kgf/mm2) | نوار گرد(S=40kgf/mm2) | میلی متر | 14 | |
| حداکثرشعاع خمشی | محدوده شعاع خمشی | میلی متر | 15 تا 85 | |
| حداکثرشعاع خمش / لوله مربع | محدوده شعاع خمش / لوله مربع | میلی متر | 15 تا 95 | |
| حداکثرزاویه خمشی | محدوده زاویه خمش | درجه | 190 | |
| حداکثر ظرفیت غلتشی (S=40kgf/mm2) | حداکثر ظرفیت خمش | S=40kgf/mm2 | میلی متر | 25.1x1.8 |
| شعاع نورد | حداقل شعاع خمش | میلی متر | ≧7D | |
| لوله گرد / غیر آهنی (S=25kgf/mm2) | لوله گرد / فلز غیر آهنی(S=25kgf/mm2) | میلی متر | 25.1x3.0 | |
| لوله گرد / ضد زنگ (S=60kgf/mm2) | میله گرد / فولاد ضد زنگ(S=60kgf/mm2) | میلی متر | 25.1x1.2 | |
| لوله مربع / فولاد ملایم (S=40 کیلوگرم در میلی‌متر2) | لوله مربع / متای(S=40kgf/mm2) | میلی متر | 20x1.5 | |
| میله گرد / فولاد ملایم (S=40kgf/mm2) | نوار گرد(S=40kgf/mm2) | میلی متر | 14 | |
| حداکثرتفاوت بین دو شعاع | حداکثر فاصله بین R1-R2 | میلی متر | 40 | |
| حداکثرطول بیش از سنبه | حداکثر فاصله هسته سوراخ | میلی متر | 1500 | |
| ارتفاع کار | ارتفاع میز کار(از مرکز قالب تا زمین) | میلی متر | 1100 | |
| ارتفاع خط مرکز ابزار | ارتفاع خط مرکزی قالب | میلی متر | 28 | |
| سرعت DOBS | خم شدن(DOB)سرعت | درجه/ثانیه | 186 | |
| دقت DOB | خم شدن(DOB)دقت، درستی | درجه | 0.05 ± | |
| DBBSpeed | تغذیه(DBB)سرعت | میلی متر بر ثانیه | 730 | |
| دقت DOB | تغذیه(DBB)دقت، درستی | میلی متر | 0.05 ± | |
| سرعت POBS | خم شدن(POB)سرعت | درجه/ثانیه | 320 | |
| دقت POB | خم شدن(POB)دقت، درستی | درجه | 0.05 ± | |
| موتور برای هیدرولیک | موتور سیستم هیدرولیک | کیلووات | 3.0 | |
| حداکثر قدرت | حداکثر قدرت | کیلووات | 9.15 | |
| MAX.Pressure | حداکثر فشار | کیلوگرم بر سانتی متر2 | 70 | |
| پیش فرض. فشار | فشار از پیش تنظیم شده | کیلوگرم بر سانتی متر2 | 50 | |
| ظرفیت مخزن هیدرولیک | حجم مخزن نفت | لیتر | 120 | |
| عرض کل | عرض دستگاه | میلی متر | 900 | |
| ارتفاع کل | ارتفاع دستگاه | میلی متر | 1400 | |
| طول کل | طول دستگاه | میلی متر | 3000 | |
| وزن مجموع | وزن دستگاه | کیلوگرم وزن | 1500 |
| توضیحات برای coponnet | تامین کننده |
| کنترل PLC |
(میتسوبیشی)
|
| کامپیوتر | ADVANTECH |
| نرم افزار | HT |
| کامپوننت الکتریکی ولتاژ پایین | اشنایدر |
| سروو موتور تغذیه Y | (میتسوبیشی) |
| درایور سروو Y | (میتسوبیشی) |
| سروو موتور چرخشی B | (میتسوبیشی) |
| درایور سروو چرخش B | (میتسوبیشی) |
| سروو موتور خمشی C | (میتسوبیشی) |
| درایور سروو خمشی C | (میتسوبیشی) |
| سروو موتور افقی متحرک | (میتسوبیشی) |
| درایور سروو متحرک افقی | (میتسوبیشی) |
| سروو موتور متحرک عمودی | (میتسوبیشی) |
| سروو موتور متحرک ابزارآلات | (میتسوبیشی) |
| شیر برقی هیدرولیک | هفت اقیانوس |
| سوئیچ میکرو | OMRON |
| آشکارساز جوش | یانگ مینگ/تایوان |
| سوئیچ القایی مجاورتی | یانگ مینگ/تایوان |
| پمپ روغن | هایتک/تایوان |
| برد ورودی I/O | خود ساخته |
| راهنمای خطی | HIWIN |
| توپ | HIWIN |
| یاتاقان | NSK |
| جزء آب بندی | گیتس، آلمان |
| کاهنده | موراتار |
