جزئیات محصول:
پرداخت:
|
| شماره ماژول: | CNC65RES+RBE+TB | حداکثر قطر خمش: | 500 میلی متر |
|---|---|---|---|
| حداکثر زاویه خمش: | 190 درجه | دقت: | 0.05 ± درجه |
| وزن ناخالص دستگاه: | 4800 کیلوگرم | اندازه دستگاهL.W.H (سانتی متر): | 5300×1500×1080 |
| برجسته: | دستگاه خم کن لوله اتوماتیک,خم کن لوله اتوماتیک |
||

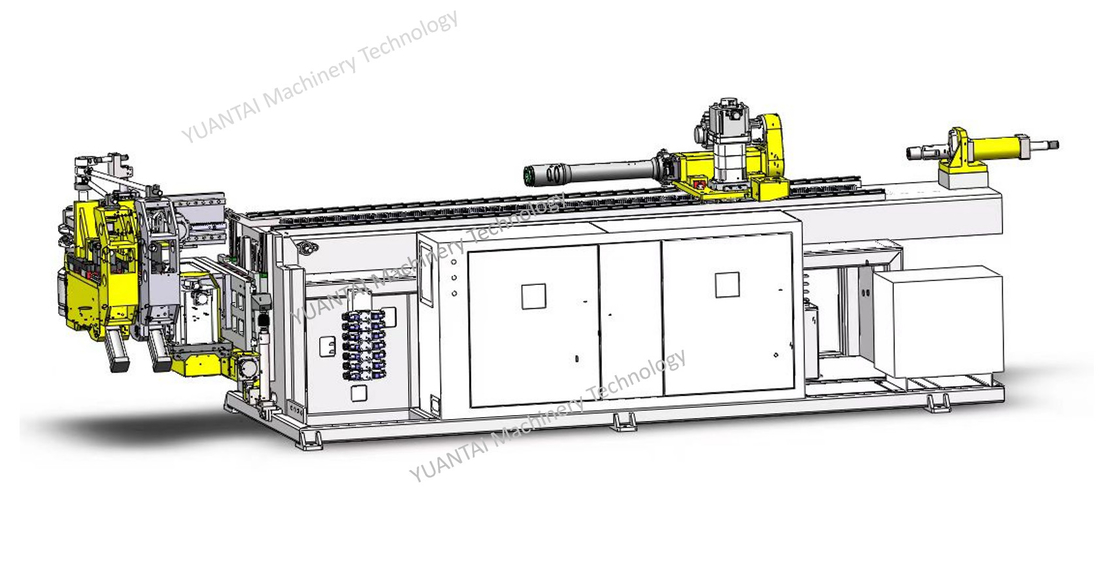

دستگاه خم کن لوله محرک هیبریدی روغنی-الکتریکی CNC65RES+RBE+TB خم کن تقویت کننده خم دم (مدل ثبت اختراع)
پارامترهای فنی - دستگاه خم کردن لوله YUANTAI
| برای مثال حداکثر شعاع خمشی لوله فولادی کربنی 1.5 است | 65×2.5 تن | |
| به عنوان مثال، حداکثر شعاع خمش لوله فولادی ضد زنگ 1.5 است | 51×2.5 تن | |
| حداکثر طول هسته سوراخ کننده (a) | 4600 میلی متر | |
| حداکثر سکته تغذیه (ب) | 3600 میلی متر | |
| روش تغذیه | یک بار تغذیه یا چند بار تغذیه | |
| حداکثر قطر خمش | 500 میلی متر | |
| حداکثر زاویه خمش | 190 درجه | |
| مقدار خمش قابل تنظیم هر اتصالات لوله | 100 خم | |
| سرعت کار | سرعت خم شدن لوله | حداکثر 90 درجه در ثانیه |
| سرعت چرخش لوله | حداکثر 120 درجه در ثانیه | |
| سرعت تغذیه | حداکثر 500 میلی متر در ثانیه | |
| دقت | زاویه خم شدن لوله | 0.05 ± درجه |
| زاویه چرخش لوله | 0.05 ± درجه | |
| طول تغذیه | ± 0.1 میلی متر | |
| حالت ورودی داده | مقدار مختصات (XYZ) یا مقدار کاری (YBC) | |
| قدرت موتور سروو چرخان لوله | 750 وات | |
| قدرت موتور سروو خمشی | 11 کیلو وات | |
| قدرت موتور سروو تغذیه | 5 کیلو وات | |
|
قدرت سروو موتور از تغییر قالب |
--- | |
|
قدرت سروو موتور از حرکت قالب |
--- | |
| موتور هیدرولیک اسب بخار | 5 کیلو وات | |
| وزن ناخالص دستگاه (کیلوگرم) | 4800 کیلوگرم | |
|
5300×1500×1080 | |
لیست قطعات اصلی خریداری شده
| نام قطعه | نام تجاری / مبدا |
| PLC | MITSUBISHI)/ژاپن |
| صفحه نمایش 10 اینچی رنگی | Advantech / تایوان |
| سروو موتور تغذیه الکترونیکی | میتسوبیشی/ژاپن |
| سرو درایو تغذیه الکترونیکی | میتسوبیشی/ژاپن |
| سرو موتور الکترونیک خمشی | میتسوبیشی/ژاپن |
| سرو درایو الکترونیکی خمشی | میتسوبیشی/ژاپن |
| سروو موتور الکترونیکی چرخان لوله | میتسوبیشی/ژاپن |
| سرو درایو الکترونیکی خمشی | میتسوبیشی/ژاپن |
| سوئیچ اپتوالکترونیک | OMRON/ژاپن |
| کاهنده | تیجین/ژاپن |
| یاتاقان | NSK/ژاپن |
| لوله فشار قوی روغن | LIANHHUI / چین |
| عنصر آب بندی | گیتس/آلمان |
| شیر برقی هیدرولیک | SEVEN OCEAN/تایوان |
| دست انداز هیدرولیک | HYTAC/تایوان |
| برد ورودی I/O | خود ساخته |
شرح تابع CNC65RES+RBE
دستگاه خم کن اتوماتیک 3 بعدی CNC، مطابق با طراحی ساختار مکانیکی با استحکام بالا و سطح فناوری دقیق از اصول مکانیک دینامیکی است، در هر دو استحکام ساختاری، طراحی ساده دست خم و سر دستگاه خمش حداکثر فضای خمشی را فراهم می کند و محدوده تداخل را ایجاد می کند. حداقل دستگاه. مجهز به سیستم عملیات رویه اتوماتیک، تضمین می کند که انواع مختلف خم کاری لوله فولادی می تواند به راحتی نیازهای تولید انبوه و دقت بالا را برآورده کند.
BE مدل پیشرفته ای است که به طور ویژه برای الزامات تکنولوژی خمش بالا، مکانیسم صندلی تغذیه ویژه با طراحی تغییر دنده ثبت شده توسعه یافته است. این می تواند به راحتی خمش را در شرایط محدودی که مدل های عمومی نمی توانند به آن دسترسی پیدا کنند، مانند حداقل شعاع خمشی، ضخامت نازک انجام دهد.
کنترل سروو متناسب برای خم شدن و تقویت به کار گرفته شده است که دقت و کارایی را بیشتر بهبود می بخشد و ثبات محصول را تضمین می کند.
