جزئیات محصول:
پرداخت:
|
| اتوماسیون: | خودکار | مواد: | لوله فلزی |
|---|---|---|---|
| تایپ کنید: | ابزار خمشی CNC | قدرت: | کنترل الکتریکی |
| سرعت خم شدن: | 90 درجه در ثانیه | دقت خم شدن: | 0.05 |
| برجسته: | خم کن لوله cnc,لوله خم کن خودکار |
||

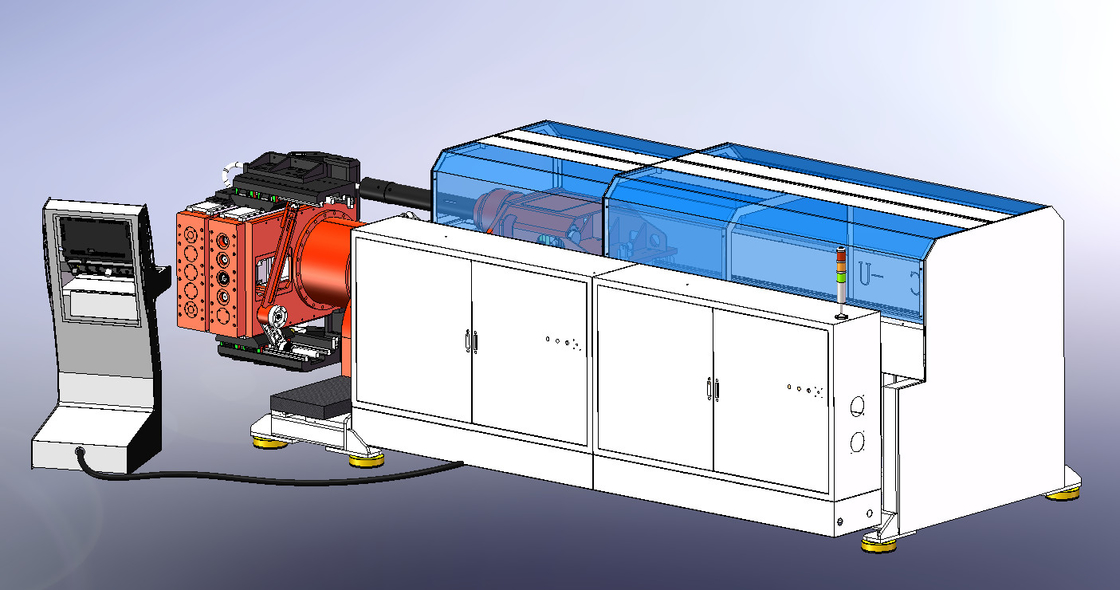

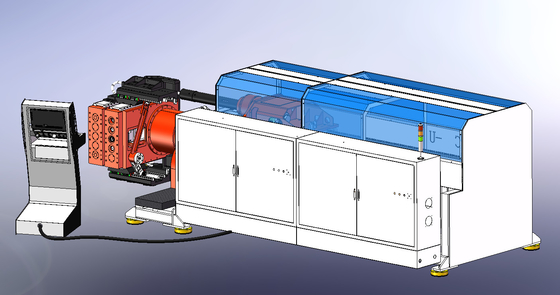

خم کن لوله کواکسیال چپ و راست CNC85XE
مواد اقتباس شده: لوله فولادی، فولاد ضد زنگ، لوله مس، لوله آلومینیوم و غیره
صنعت اپلیکیشن پیشنهادی:
اتصالات خودرو (لوله روغن برای ترمز، صدا خفه کن، صندلی)، موتور سیکلت، تجهیزات سالم، تهویه مطبوع، دوچرخه، مبلمان فولادی، لوازم بهداشتی و غیره.
| مدل | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| لوله گرد/لوله آهنی (S=40kgf/mm2) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| لوله گرد/لوله فلزی غیر آهنی (S=25kgf/mm2) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| لوله گرد/فولاد ضد زنگ (S=60kgf/mm2) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| لوله مربع/لوله فلزی (S=40kgf/mm2) | 18x18x2.0 تن | 20x20x2.0 تن | 25.4x25.4x1.5t | 35x35x2.0 تن | 50x50x2.0 تن | 60x60x2.0 تن |
| میله گرد (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| سرعت خم شدن | 220 درجه در ثانیه | 220 درجه در ثانیه | 172 درجه در ثانیه | 90 درجه در ثانیه | 90 درجه در ثانیه | 90 درجه در ثانیه |
| دقت خم شدن | 0.05 ± درجه | 0.05 ± درجه | 0.01 ± درجه | 0.01 ± درجه | 0.01 ± درجه | 0.01 ± درجه |
| سرعت تغذیه مواد | 1200 میلی متر در ثانیه | 1200 میلی متر در ثانیه | 1000 میلی متر در ثانیه | 800 میلی متر در ثانیه | 700 میلی متر بر ثانیه | 700 میلی متر بر ثانیه |
| دقت تغذیه مواد | ± 0.05 میلی متر | ± 0.05 میلی متر | ± 0.02 میلی متر | ± 0.02 میلی متر | ± 0.02 میلی متر | ± 0.02 میلی متر |
| سرعت چرخش لوله | 300 درجه در ثانیه | 300 درجه در ثانیه | 300 درجه در ثانیه | 240 درجه در ثانیه | 200 درجه در ثانیه | 200 درجه در ثانیه |
| دقت چرخش لوله | 0.05 ± درجه | 0.05 ± درجه | 0.02 ± درجه | 0.02 ± درجه | 0.02 ± درجه | 0.02 ± درجه |
| سرعت چرخش سر ماشین | 180 درجه در ثانیه | 180 درجه در ثانیه | 120 درجه در ثانیه | 100 درجه در ثانیه | 80 درجه در ثانیه | 80 درجه در ثانیه |
| دقت چرخش سر ماشین | 0.05 ± درجه | 0.05 ± درجه | 0.01 ± درجه | 0.01 ± درجه | 0.01 ± درجه | 0.01 ± درجه |
| سرعت سر بالا و پایین ماشین | 300 میلی متر در ثانیه | 300 میلی متر در ثانیه | 220 میلی متر در ثانیه | 160 میلی متر بر ثانیه | 120 میلی متر بر ثانیه | 120 میلی متر بر ثانیه |
| دقت سر دستگاه بالا و پایین | ± 0.05 میلی متر | ± 0.05 میلی متر | ± 0.03 میلی متر | ± 0.03 میلی متر | ± 0.03 میلی متر | ± 0.03 میلی متر |
| سرعت سر ماشین به چپ و راست | 240 میلی متر در ثانیه | 240 میلی متر در ثانیه | 200 میلی متر در ثانیه | 160 میلی متر بر ثانیه | 160 میلی متر بر ثانیه | 160 میلی متر بر ثانیه |
| سر ماشین با دقت چپ و راست | ± 0.05 میلی متر | ± 0.05 میلی متر | ± 0.03 میلی متر | ± 0.03 میلی متر | ± 0.03 میلی متر | ± 0.03 میلی متر |
| - دستگاه غیر استاندارد، می تواند سفارشی شود | ||||||
مزایای:
1. هزینه کم برای آموزش اپراتور، راندمان تولید بالا و یکنواختی محصول.
2. توسط موتورهای سروو الکتریکی هدایت می شود. در مقایسه با درایو هیدرولیک، پایداری بالاتر و طول عمر بیشتری دارد. نگرانی در مورد نشت روغن یا دمای کار غیر ضروری است.
3. خم شدن لوله بدون شکاف، با دقت بالا و راندمان پردازش طولانی مدت، برای عملیات آسان است. سازگاری خوبی دارد.
4. اندازه کوچک، سطح سر و صدای کم
5. هزینه در حال اجرا کم، با بهترین عملکرد هزینه برای پردازش لوله.
6. به طور گسترده در پردازش لوله با قطر کوچک استفاده می شود، به عنوان مثال لوله های تهویه مطبوع و لوله روغن برای خودروها
مدل های استاندارد: 1 ~ 5 پشته، 4 ~ 6 موتور سروو
موتور پیشرفته: 11 موتور سروو کاملا الکتریکی
برنامه های کاربردی:
خودرو، موتور سیکلت، هواپیما، دوچرخه، دوچرخه کودکان، تجهیزات تناسب اندام، مبلمان، تجهیزات فضای باز، تهویه مطبوع، ماشین آلات مواد غذایی، لوله هسته ای مانند راکتور، اواپراتور و مبدل حرارتی
امکانات
1. سیستم کنترل الکتریکی از کنترل‌کننده‌های معروف ژاپنی مانند درایورهای سروو، موتورهای سروو، ماژول‌های موقعیت‌یابی و پردازنده‌های مرکزی تولید شده توسط شرکت میتسوبیشی استفاده می‌کند و دارای عملکرد بالا و پایداری خوبی است.
2. سی پی یو فوق بزرگ میتسوبیشی می تواند 400 گروه فایل را برای کامپایل در خود جای دهد، در صورت نیاز، نرم افزار انتقال اضافی خریداری شده و در رایانه نصب می شود و اسناد و فایل ها در هارد دیسک ذخیره می شوند، به طوری که تعداد کامپایل ها گروه ها به طور نامحدود گسترش یافته است.
3. نوع کامپیوتر مصارف صنعتی: سیستم عامل WINDOWS به صورت داخلی نصب شده است و همراه با سیستم سروو میتسوبیشی استفاده می شود، علاوه بر سروو درایو میتسوبیشی، مدیریت فایل مناسب متعلق به سیستم عامل WINDOWS نیز ارائه می شود؛ و فایل ها را می توان در هارد دیسک یا دیسک نرم ذخیره می شود، به طوری که شماره گروه کامپایل به طور نامحدود گسترش می یابد.
4. هر منحنی یک لوله را می توان با پنج دنباله عمل و سرعت ده مرحله برنامه ریزی کرد، به طوری که راندمان پردازش بهبود یافته و نقطه تداخل کاهش می یابد.
5. زبان چینی/انگلیسی روی صفحه لمسی نمایش داده می شود و مشتریان همچنین می توانند دستگاه نصب شده با زبان های دیگر را خریداری کنند.
6. حالت تغذیه شامل حالت تغذیه گیره یا حالت تغذیه مستقیم است که در صورت لزوم انتخاب می شود.
7. تابع شبیه سازی سه بعدی خودکار برای تشخیص موقعیت تداخل در صورت نیاز انتخاب می شود.
8. پس از کامپایل داده ها، داده ها توسط یک کلید محافظت می شوند، به طوری که داده ها از هرگونه تغییر جلوگیری می کنند.
9. سیستم کنترل الکتریکی مجهز به مبدل حرارتی برای اتلاف گرما خودکار است؛ در صورت لزوم، می توان یخچال نوع کنترل عددی را نیز خریداری کرد تا از طول عمر سیستم کنترل الکتریکی اطمینان حاصل شود.
10. یک سیستم شارژ خودکار روغن برای کاهش اصطکاک لوله خمشی نصب شده است. طول عمر میله هسته را افزایش می دهد و کیفیت لوله خم شده را بهبود می بخشد.
